石油压裂支撑剂生产工艺流程—料球煅烧工艺

石油压裂支撑剂生产工艺流程—生料制球工艺：

出磨的生料粉在生料库内储存。一般设置2~3个库，可以单独出料，也可以多库搭配出料。生料粉被送入一个小料仓，料仓下设置螺旋计量装置或者调速皮带秤装置，计量生料量。该生料进入盘式制球机。同时，采用流量计可以计量水的多少，由管道泵把水喷入盘式制球机里面。制球机旋转过程中，可以制成各种粒径的料球。料球出盘后，由皮带机送入筛分装置，合格的进入回转窑，过大的返回到原料粉磨流程。可以根据不同窑的产量，配备不同数量的盘式制球机。该制球系统自动化程度高，工艺连续，配套袋式收尘器后，可以实现岗位粉尘达标，净化岗位作业环境。

石油压裂支撑剂生产工艺流程—料球煅烧工艺：

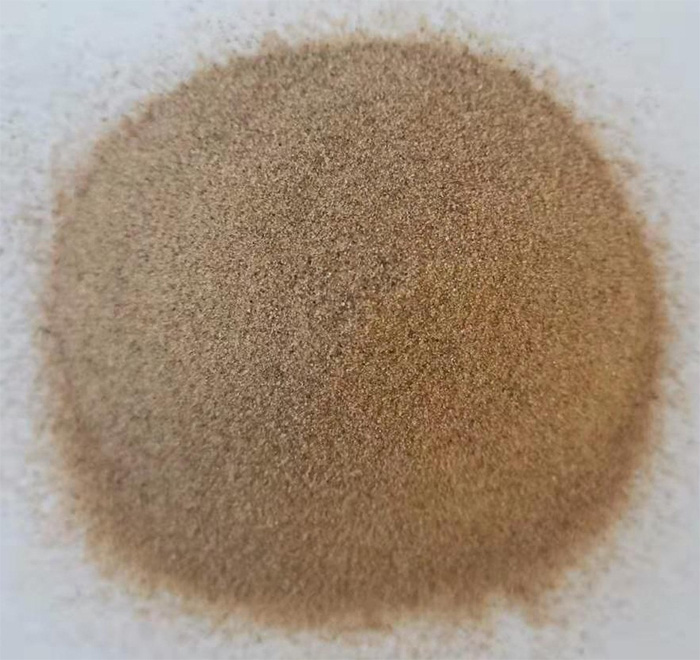

料球进入带有一定斜度的回转窑进行煅烧，随着回转窑的旋转，料球向窑头滚动，同时煤粉从窑头喷入窑内燃烧，料球在回转窑内被煅烧成强度很高的陶粒砂。煤粉燃烧器可以采用单风道喷煤管，简单牢靠，一次风量高；也可以采用多风道燃烧器，一次风量可以降低为煤粉燃烧所需风量的8%，提高了入窑二次风量，节能效果显着。多风道燃烧器分为外轴流风、煤风、内轴流风等，火焰形状非常容易调节。煤粉的计量可以采用转子式计量秤或者科氏力秤，准确控制下煤量，稳定窑内热工制度。

石油压裂支撑剂生产工艺流程—煤粉制备工艺：

煤粉的制备可以采用球磨或者立磨，可以从窑头罩抽取热风烘干煤粉。采用动态选粉机可以任意调节煤粉细度，为煤粉的充分燃烧提供了条件。

石油压裂支撑剂生产工艺流程—陶粒砂成品冷却工艺：

陶粒砂的冷却一般采用回转式冷却机，工作简单牢靠，冷却机的二次风完全入窑，配合多通道燃烧器的使用，更可以节约大量的能耗。出冷却机的陶粒砂温度很低，可以用手抓起来。
